בעולם המהיר של תקשורת סיבים אופטיים, קישוריות בצפיפות גבוהה היא קריטית עבור תשתית נתונים מודרנית. עם צורכי רוחב פס מרקיעים שחקים המונעים על ידי מחשוב ענן, רשתות 5G ובינה מלאכותית, פתרונות כבלים יעילים וניתנים להרחבה הם חיוניים. מחברי MPO/MTP הופיעו כמאפשרי מפתח, המאפשרים לחבר מספר סיבים אופטיים בממשק אחד וקומפקטי. זה מחולל מהפכה בהעברת נתונים בסביבות מוגבלות בחלל כמו מרכזי נתונים. מאמר זה מספק חקירה מעמיקה של טכנולוגיית MPO/MTP, המכסה את התכנון, היישומים ושיטות העבודה המומלצות שלה, תוך הסתמכות על עשרות שנים של מומחיות בתעשייה. בין אם אתה מהנדס רשת או מנהל IT, הבנת MPO/MTP חיונית לבניית רשתות מוכנות לעתיד.

תארו לעצמכם מרכז נתונים שבו כבלי MPO/MTP נטווים דרך מדפי שרתים, ומאפשרים חיבורים מהירים ללא תפרים.

הבנת היסודות: מהו MPO/MTP?

MPO/MTP מתייחס למחברי דחיפה מרובי סיבים המיועדים ליישומי סיבים אופטיים בצפיפות גבוהה. MPO, או Multi-fiber Push-On, הוא מחבר סטנדרטי שפותח בשנות ה-90 כדי לענות על הביקוש לאופטיקה מקבילה בתקשורת. מחברים אלה מכילים סיבים מרובים - בדרך כלל 8, 12, 24 או עד 72 - בחוד מלבני יחיד, המאפשר חיבורים מהירים וללא כלים. מנגנון הדחיפה, מאובטח באמצעות תפס, מבטיח יישור מדויק ללא צורך בהברגות או תושבות כידון בשימוש בעיצובים ישנים יותר.

MTP היא גרסה משופרת של MPO, הכוללת שיפורים קנייניים כמו חוזים צפים לביצועים אופטיים טובים יותר ודיור נשלף לתיקוני שטח קלים יותר. בעוד שכל מחברי MTP עומדים בתקני MPO, לא כל מחברי MPO מציעים את התכונות המתקדמות של MTP. למעשה, MPO/MTP משתרע על קשת: MPO כסטנדרט האוניברסלי ו-MTP כגרסה האופטימלית להגדרות בעלות ביצועים גבוהים.

מדוע MPO/MTP קריטי? בניגוד למחברים חד-סיביים כמו LC או SC, אשר מובילים לעומס בכבלים בעת קנה המידה למהירויות גבוהות, MPO/MTP מאחדים חיבורים, מפחיתים את זמן ההתקנה עד 75% ומשפרים את זרימת האוויר במדפים. יעילות זו חיונית במרכזי נתונים שבהם המקום והכוח מוגבלים.

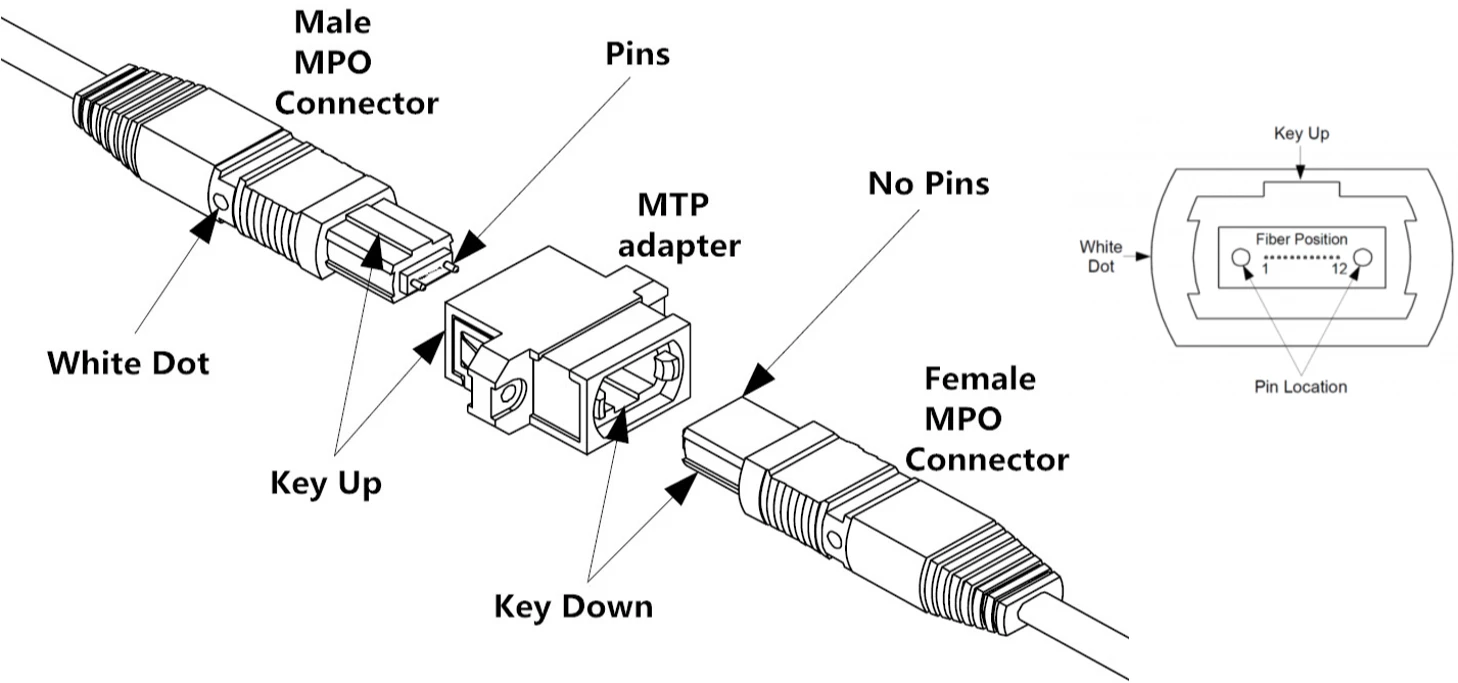

להלן תרשים הממחיש את רכיבי מחבר ה-MPO/MTP, כולל החסם, הפינים וכיוון המפתח.

החסום מתוכנן במדויק כדי לשמור על סובלנות הדוקה, מה שמבטיח אובדן החדרה נמוך (בדרך כלל<0.35 dB for MTP) and high return loss (>60 dB). סיבים מסודרים במערך ליניארי, עם פינים מובילים במחברים זכריים המבטיחים יישור מדויק. למחברים נקבים יש חורים מתאימים. הכיוון של מקש למעלה/מקש למטה מונע התאמה לא נכונה, בעוד שניהול קוטביות מיישר את אותות השידור (TX) והקבלה (RX).

אנטומיה של מחבר MPO/MTP, מראה גרסאות זכר/נקבה, פינים ויישור מתאם.

אבולוציה היסטורית וסטנדרטיזציה של MPO/MTP

מקור MPO/MTP בסוף שנות ה-80 כדי לתמוך במערכות טלקום בעלות קיבולת גבוהה. אב הטיפוס הראשון של MPO, שהוצג ב-1993, תמך ב-12 סיבים, תוך התייחסות למגבלות של מחברי דופלקס באופטיקה מקבילה. בשנות ה-2000, עם הופעת Ethernet במהירות גבוהה, אימוץ MPO/MTP גדל ברשתות ארגוניות. מחברי MTP משופרים, שהושקו בסביבות 2005, הציגו תכונות כמו קצות סיכות אליפטיות להזדווגות חלקה יותר ויכולת ניקוי טובה יותר.

התקינה הבטיחה אמינות. תקנים גלובליים הגדירו מידות MPO ומדדי ביצועים, תומכים בסיבים מולטי-מודים ומצב יחיד עבור מקלטי משדר במהירות גבוהה. כיום, MPO/MTP עומד בבסיס מודולים מתקדמים, המאפשרים קצבי נתונים מ-40G ועד לתצורות 800G מתפתחות ברשתות מונעות בינה מלאכותית.

מפרט טכני: עיצוב MPO/MTP בתוך

מחברי MPO/MTP בנויים לעמידות, עם מפרטים המותאמים לספירת סיבים, מצב ודרגת ביצועים. תצורות נפוצות כוללות 12 סיבים עבור 40G/100G ו-24 סיבים עבור יישומי 200G/400G. גובה הפרול הוא 0.125 מ"מ עבור מולטי-מוד ו-0.250 מ"מ עבור מצב יחיד, עם טביעת רגל קומפקטית.

הטבלה הבאה מתארת ​​מפרטי MPO/MTP עיקריים:

טבלה זו מדגישה את היתרון של MTP על פני MPO בביצועים. מהדקי סיכות המתכת של MTP, לעומת אלו הפלסטיים של MPO, משפרים את אורך החיים.

כבלי MPO/MTP כוללים כבלי סרט עבור רתמות מטען ופריצה למעבר למחברים חד-סיביים. מעילי כבלים עמידים בפני אש מבטיחים תאימות לבטיחות במרכזי נתונים.

MPO לעומת MTP: הבדלים, יתרונות וחסרונות

בעוד MPO ו-MTP דומים, ההבדלים ביניהם משפיעים על החלטות הפריסה. MPO הוא חסכוני ותואם באופן נרחב, בעוד MTP מציע תכונות פרימיום עבור יישומים קריטיים.

הנה השוואה:

החוזקות של MPO/MTP כוללות מדרגיות וקלות התקנה, אך שגיאות קוטביות ואתגרי תיוג בצפיפות גבוהה דורשים ניהול קפדני. אובדן ההחדרה והעמידות הנמוכים של MTP הופכים אותו לאידיאלי עבור סביבות עם הימורים גבוהים.

ניהול קוטביות במערכות MPO/MTP

קוטביות מבטיחה יישור TX-to-RX נכון במערכות MPO/MTP. חוסר התאמה עלול לגרום לכשלים בקישור. תקני התעשייה מגדירים שלוש שיטות קוטביות: סוג A (ישר דרך), סוג B (מוצלב) וסוג C (היפוך זוג).

סוג A ממפה סיבים ישירות (1 עד 1), סוג B הופך אותם (1 עד 12), וסוג C מתהפך זוגות (1-2 עם 3-4). התרשים הבא ממחיש את התצורות הללו.

השתמש בתוויות מקודדות צבע ובכלי בדיקה כמו רפלקמטרים אופטיים של תחום זמן כדי לאמת קוטביות. עבור קישורים מהירים, שלב תא מטען מסוג B עם כבלי תיקון מסוג A.

איור של סוגי קוטביות MPO/MTP A, B ו-C, המציג מיפוי סיבים עבור תצורות ישרות, מוצלבות וזוגיות.

יישומים של MPO/MTP ברשתות מודרניות

MPO/MTP מצטיין בסביבות ברוחב פס גבוה. במרכזי נתונים, הם תומכים בארכיטקטורות של עמוד שדרה, חיבור מתגים עם מקלטי משדר. תא מטען MPO/MTP בעל 24 סיבים יכול להתמודד עם 200G דו-כיווני, להפחית את נפח הכבלים ב-80% בהשוואה להגדרות של סיבים בודדים.

בתחום הטלקום, MPO/MTP צובר תעבורה עבור רשתות 5G. במחשוב בעל ביצועים גבוהים, הם מאפשרים חיבורים מהירים עבור מחשבי-על. רשתות ארגוניות משתמשות בקלטות MPO/MTP עבור כבלים ניתנים להרחבה, התומכות בשדרוגים מ-10G ל-400G.

דמיינו רתמות MPO/MTP המפעילות את מדפי השרתים.

שיטות עבודה מומלצות להתקנה ותחזוקה

MPO/MTP installation demands precision. Work in a clean environment, using wipes and inspection scopes to check end-faces. Route cables with a bend radius >30 מ"מ, אבטחה בקשרים.

שלבים:

תִכנוּן: מפה קוטביות ובחר כבלי MPO/MTP מתאימים.

סִיוּם: יישר את המקשים ודחוף עד שהם ננעלים.

בּוֹחֵן: ודא הכנסה ואובדן החזרה עם בודקים מיוחדים.

תִיוּג: סמן מחברים עם מספרי יציאות.

התחזוקה כוללת ניקוי קבוע במגבונים יבשים ואלכוהול, באמצעות כובעי מגן. עבור MTP, ליטוש שטח מאריך את חיי המחברים.

בעיות ופתרונות נפוצים בתעשייה

בעיה 1: אי התאמה של קוטביות

שגיאות קוטביות, המשפיעות על 20-30% מהתקנות MPO/MTP, גורמות לכשלים בקישור במערכות מהירות.

פתרון (100 מילים):הדמיית קישורים עם כלים לניהול קוטביות לפני ההתקנה, תוך הבטחת זוג תא מטען מסוג A עם כבלי תיקון מסוג B. השתמש במגפיים מקודדים בצבע ובבודקים אוטומטיים כדי לאמת את כל הסיבים. לאחר ההתקנה, השתמש ברפלומטרים למיפוי מקצה לקצה. הדרכת צוותים על תקני קוטביות וביקורת מדי רבעון. קלטות עם תווית מספקות בהירות ויזואלית, מצמצמות שגיאות ב-90% ומצמצמות את זמן ההשבתה עד מתחת ל-15 דקות.

בעיה 2: אובדן הכנסה גבוה מזיהום

אבק או פסולת על חוזי MPO/MTP מגבירים את אובדן ההחדרה, ופוגע בביצועים במהירות גבוהה.

פתרון (98 מילים):אכוף פרוטוקולי ניקוי קפדניים: השתמש בחומרי ניקוי בלחיצה אחת לפני ההזדווגות ואחסן מחברים עם פקקים. נקה עם מגבונים יבשים ואלכוהול, בדוק עם מיקרוסקופים. החזר את המחברים אם האובדן עולה על 0.5 dB ובדוק מחדש. השתמש במחברי MPO/MTP ברמה עילית לבעיות מתמשכות. תזמן ניקיון דו-שנתיים ובקר בסביבות מתלים. זה שומר על אובדן הכנסה מתחת ל-0.2 dB, ומשפר את אמינות הקישור.

בעיה 3: הפרות של רדיוס כיפוף כבל

עיקולים הדוקים בכבלי MPO/MTP גורמים לאובדן אות, ומשפיעים על הביצועים.

פתרון (99 מילים): Plan routes with >50 mm bend radii, using organizers and flexible cables. Verify radii during installation and monitor for vibrations. Test for losses >0.3 dB ולנתב מחדש במידת הצורך. הדרכת מתקינים על תקני כבלים, מונעת 70% מהבעיות הקשורות לכיפוף ומבטיחה 20+ שנות חיי כבלים.

מַסְקָנָה

מחברי MPO/MTP משלבים חדשנות ואמינות, התומכים ברשתות מהירות מ-40G עד 800G. העיצוב הרב-סיבי שלהם מפחית את העומס ומאפשר מדרגיות, מה שהופך אותם לחיוניים לתשתית מודרנית. על ידי שליטה בקוטביות, ניקוי והתקנה, רשתות יכולות להשיג ביצועים ללא תחרות.

אַגְרוֹן

טַבַּעַת חִזוּק: שרוול מיישר סיבים אופטיים במחבר.

אובדן הכנסה (IL): הפחתת הספק כאשר האור עובר דרך מחבר, ב-dB.

הפסד החזר (RL): אור מוחזר למקור, ממזער הפרעות אות.

מולטי-מוד/מצב יחיד: סוגי סיבים ליישומים בטווח קצר או ארוך.

מַקמָשׁ: מכשיר הממיר אותות חשמליים לאופטיים עבור קישוריות רשת.

רפלקטומטר: כלי לניתוח קישורי סיבים על ידי זיהוי השתקפויות.

אופטיקה מקבילה: העברת נתונים על מספר סיבים בו זמנית.
