כבל התיקון הסיב האופטי מתייחס לשני מחברים בקצה כבל הסיב המשמשים לחיבור נתיב אופטי. על פי המדיום להעברת סיבים, יש מחולקים לחוט תיקון סיבים בודד וכבל תיקון סיבים במצב Multi. עכשיו בואו ללמוד על כבל תיקון סיבים במצב יחיד ומהם סוגי כבל התיקון במצב יחיד.
מהו כבל תיקון סיבים במצב יחיד?
קוטר ליבת הסיבים של חוט תיקון סיבים במצב יחיד הוא קטן במיוחד, רק 8 מיקרומטר ~ 10 מיקרומטר. ויש רק נתיב התפשטות קל אחד. לכן האור יכול להעביר רק לאורך ליבת הפיר של הסיב האופטי, ובכך להימנע לחלוטין מבזבוז הפיזור ואנרגיית האור לחלוטין. בדרך כלל, צבע כבל תיקון סיבים אופטיים במצב יחיד הוא צהוב, ראש החיבור ושרוול המגן הם כחולים, המשמשים בדרך כלל להעברה למרחקים ארוכים ולחיבור רשת רב דורש רוחב פס.
WhatistheSingleModePatchCordTypes?
ניתן לסווג את סוגים של כבל תיקון סיבים במצב יחיד על פי מחברי הסיבים האופטיים, מספר הליבה, חומר הכבלים, קוטר הכבל, סביבת השימוש וכן הלאה.
סוגי כבל תיקון יחיד במצב על ידי מחברים סיבים אופטיים:
המחברים של כבל תיקון סיבים זמינים ב- LC / SC / ST / FC / MU / MTRJ / E2000 וסוגים אחרים. את הקצוות ניתן למקם באותו מחבר או לשלב אותם עם מחברים שונים, כגון LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST וכו '. |  |
סוגים נפוצים סוגי כבל תיקון במצב יחיד
|  |

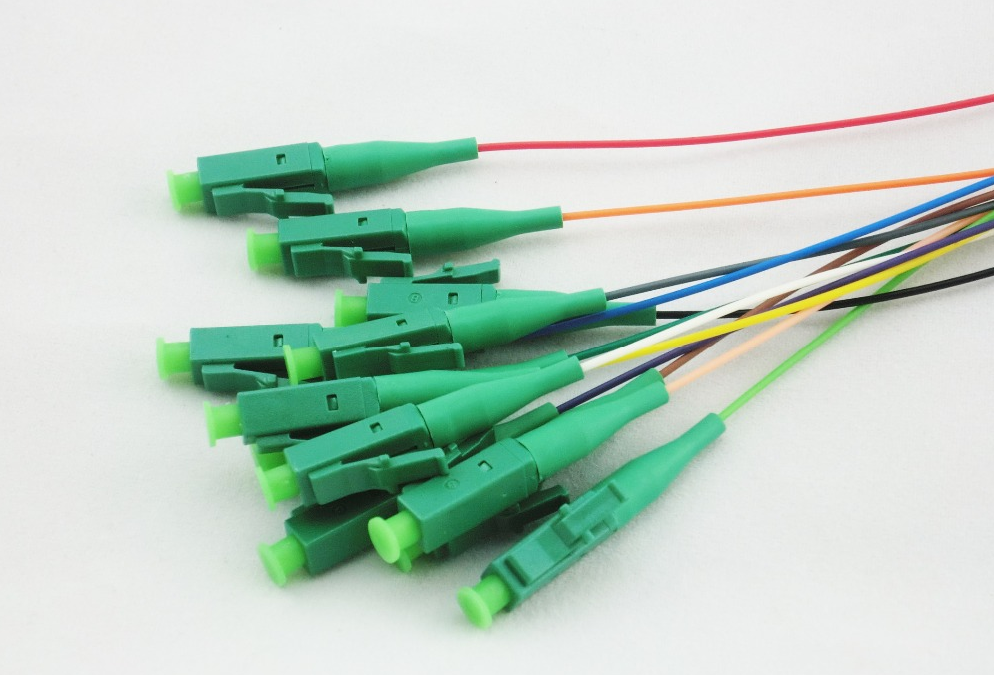

 | 2.LC חוט תיקון סיבים אופטיים במצב יחיד: ראש חיבור מלבני קטן, קוטר ליבת 1.25 מ"מ. הוא עשוי ממנגנון תפס מודולרי נוח (RJ). lc מחבר סיבי צמת הנפט המשומשים ביותר |
3.FC כבל תיקון סיב אופטי במצב יחיד: ראש שרוול מתכת, קוטר ליבת 2.5 מ"מ. מצב ההידוק הוא אבזם בורג. משמש בדרך כלל בצד ה- ODF (הנפוץ ביותר במסגרת התיל) |  |
 | 4. כבל תיקון סיבים אופטיים במצב יחיד: משמש בדרך כלל במסגרת חלוקת סיבים אופטיים, הקליפה עגולה, ודרך ההידוק היא אבזם בורג. (לחיבורי 10Base-F, מחברים הם בדרך כלל מסוגי ST. נפוצים במסגרות חיווט סיבים) |
| 5. SC-LC כבל תיקון סיב אופטי במצב יחיד: ראש חיבור שונה של כבל תיקון סיבים מאפשר לו להיות גמיש יותר בקשר לפעילויות דרך אופטיות. |  |
מבוסס על סוג הליטוש:
זה מחולק ל- APC, UPC ו- PC
APC: ראש ירוק, החדרת הקצה היא אלכסונית, טווח הזווית הוא 30 מעלות, וחלקו העליון אלכסוני 8 ° ± 1 °
UPC / PC: ראש כחול, החדרת פנים קצה שטוחה
הפסד החזר כמפורט להלן:
סוגי ליטוש APC, UPC ו- PC
כבל תיקון סיב אופטי במצב יחיד / SCC
סוג כבל תיקון במצב יחיד לפי קיבולת סיבים:
ישנם ליבות תיקון סיבים אופטיים במצב סימפלקס, דופלקס, צרור, סרט יחיד
 |  |
| כבל תיקון סיב אופטי במצב יחיד: | כבל תיקון סיבים אופטיים בסגנון דופלקס St: |
סוג כבל תיקון בודד במצב יחיד לפי חומר כבל וקוטר
קוטר הכבל של חוט תיקון סיב אופטי במצב יחיד הם 0.9 מ"מ, 2.0 מ"מ, 3.0 מ"מ. על פי חומר הנדן החיצוני של הכבל, ניתן לחלק אותו לסוג רגיל, סוג מעכב בעירה רגיל (PVC), סוג ללא עשן נמוך ללא הלוגן (LZSH), סוג מעכב בעירה נמוך ללא הלוגן וכו '.
בהתבסס על סביבת השימוש:
זה יכול להיות מחולק לכבל תיקון סיב אופטי במצב יחיד בחוץ, כבל תיקון סיב במצב פנימי, כבל תיקון סיב אופטי במצב יחיד, כבל תיקון סיבים אופטיים במצב יחיד עמיד למים וכן הלאה.
כבל התיקון הסיב האופטי הבודד של ה- FOCC משתמש בתהליך שחיקה ייחודי, שמבטיח ביצועים אופטיים מעולים ויציבות טובה של המוצר, ומבטיח בטיחות ואמינות לטווח הארוך של המוצר. ניתן לספק מדגם חינם של חוט תיקון סיב אופטי במצב בודד.
אם עדיין יש לך שאלות לגבי סוגי כבל תיקון מצב יחיד, אנא אל תהסס לפנות אלינו לקבלת הסבר נוסף. תודה.
