ערוץ 8 CWDM Mux / Demux עבור רשת 10G
תארו לעצמכם הפיכת קוטג 'לתוך גורד שחקים מלכותי ללא כל חידוש או בנייה. זה מה wave-Division ריבוב (WDM) מאפשר עם רשת סיבים אופטיים הקיימים שלך. ללא פריסת סיבים אופטיים נוספים, WDM רשת mux multiplexes אות אופטי מרובים על סיב אופטי יחיד באמצעות אורכי גל שונים, אשר מאוד משחרר תשישות סיבים ומרחיב את קיבולת הקישור. טכנולוגיית WDM נכנסת לשני טעמים - CWDM ו- DWDM. במאמר זה, אנחנו הולכים לחקור לבנות רשת 10G על CWDM Mux / Demux.
Mux / Demux: שמור גדול עם הרחבת רשת
CWDM Mux / Demux מגדיל את קיבולת הסיבים במרווחים של 4, 8, 16 או 18 ערוצים. על ידי הגדלת מרווח הערוץ בין אורכי גל על סיבים, CWDM מאפשר שיטה פשוטה ובמחיר סביר של נשיאת עד 18 ערוצים על סיב אחד. ערוצי CWDM צורכים כל 20 ננומטר של שטח ויחד משתמשים ברוב טווח ההפעלה במצב יחיד. אורכי הגל CWDM הנפוץ ביותר הם שמונה ערוצים בטווח 1470 16m ננומטר. CWDM Mux / Demux מאפשר לכל פרוטוקול להיות מועבר על הקישור, בהתחשב שזה באורך גל מסוים.
16 ערוץ לעומת 18 ערוץ CWDM Mux / Demux: איזה לבחור?
הקיבולת של רשת CWDM מועברת במידה רבה על CWDM Mux / Demux. ככלל, ככל שיותר ערוצים של CWDM Mux / Demux מספקים יכולת גדולה יותר של רשת CWDM. מספר הערוץ של רוב CWDM Mux / Demuxs נע בין 2 ל 18, ביניהם 16 ערוצים ו 18 ערוצים CWDM Mux / Demux הם נפוצים יותר בשימוש. ערוץ 16 CWDM Mux / Demux ו 18 ערוצים חלופה שלה אין הבדל מלבד זה מאוחר יותר משיג שני ערוצים נוספים CWDM (אורך גל CWDM), קיבולת גדולה יותר ומכאן הפסד ההכנסה יותר. אז הבחירה היא לא על אשר הוא עדיף על השני, זה בעצם תלוי הביקוש הספציפי שלך תרחיש היישום. בדרך כלל מומלץ להשתמש ב- 18 ערוצים CWDM Mux / Demux עבור קיבולת רשת רחבה יותר ומדרגיות.
CuxM Mux / Demux הכבלים מדריך עבור רשת 10G

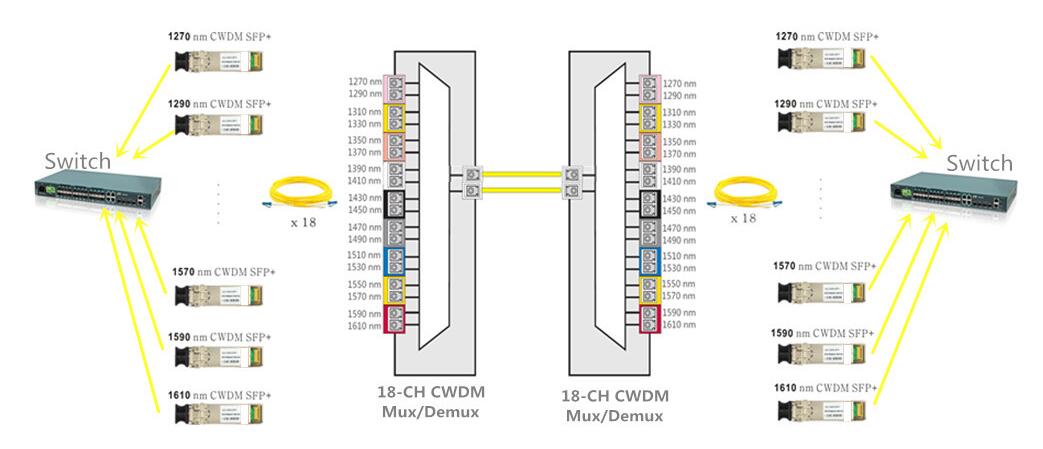

בניית רשת 10G עם 18CH CWDM Mux / Demux מספק יתרונות בולטים עם עלות מופחתת ויעילות משופרת. כל מה שאתה צריך הוא רק 10G מתגים, 18CH CWDM Mux / מודולים Demux, 10G CWDM SFP + מקמ"ש (או 10G CWDM XFP, אם המתג הוא עם ממשקי XFP) ואת כבלי תיקון סיבים. הארכיטקטורה הטיפוסית של רשת 10G CWDM מודגמת בתמונה שלהלן. בואו נסקור את ארבעת רכיבי המפתח הדרושים ליישום מוצלח של רשת 10G CWDM.
18 מודול / מודול Demux

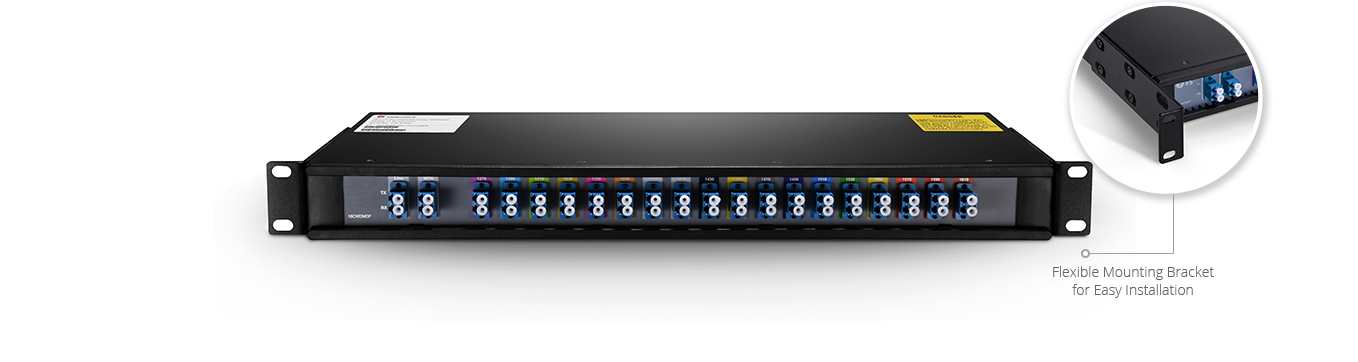

ערוץ 18 CWDM Mux / Demux מנצל את כל אורכי הגל 18 CWDM המוגדרים על ידי סטנדרטים, המשלבת עד 18 אותות גל שונים לתוך סיב אופטי יחיד. 18 ערוצי גל CWDM משולבים יחד מרבב כך שניתן להעביר בו זמנית על סיבי כהה אחת. FS פסיבית 18-CH CWDM Mux / Demux מצויד יציאת צג לניהול רשת טוב יותר CWDM.
10G SFP + CWDM מקמ"ש

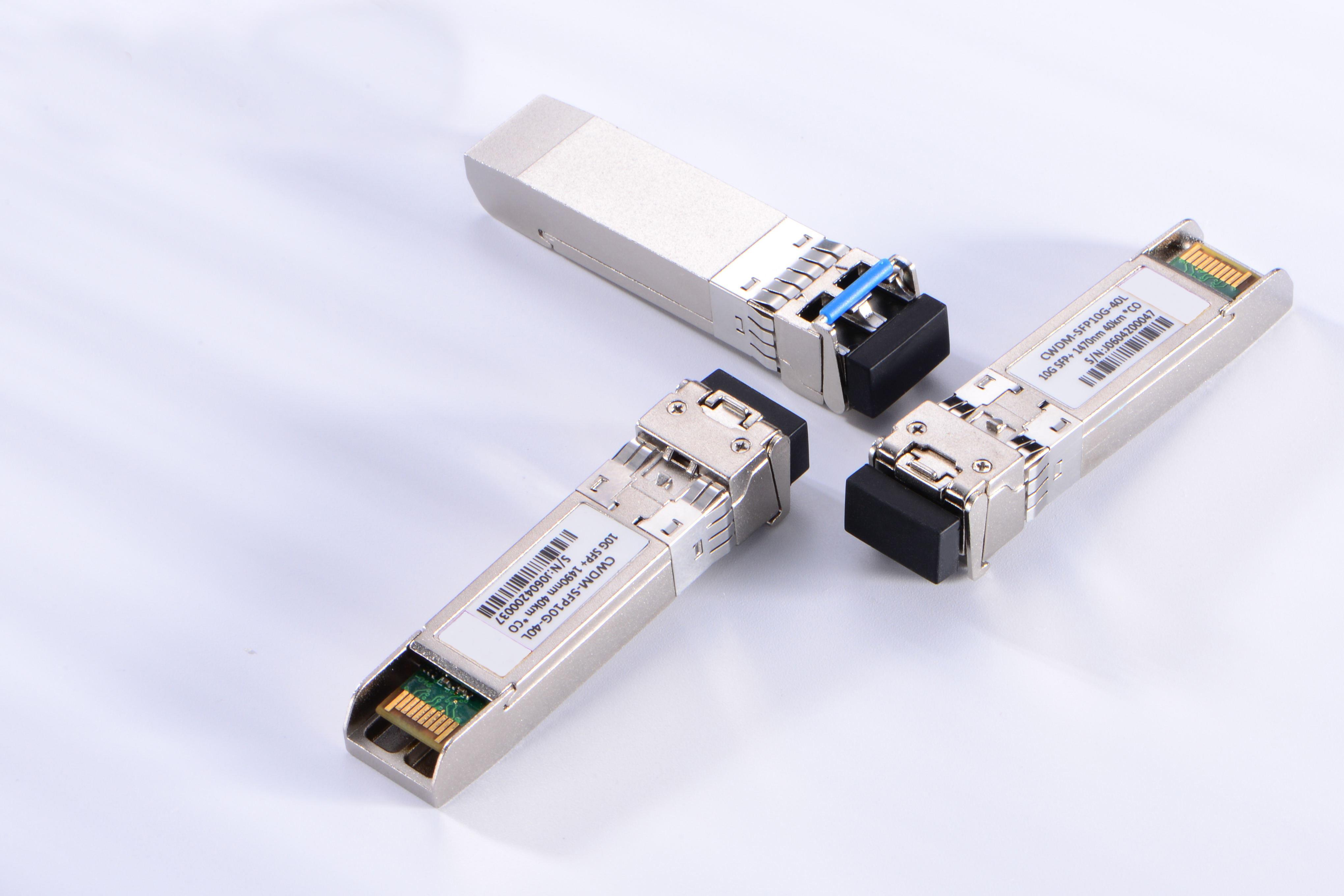

משדר אופטי אופציונלי באורך גל (SFP, SFP +, XFP וכו ') מחובר ישירות למתג הנתונים או לאחסון. עד 18 אורכי גל CWDM בדידים זמינים וניתן להשתמש בהם כערוצי תנועה עצמאיים. כל ערוץ יכול להיות כל מגוון של 100/40/10 / 1G Ethernet. FS מספק גם נבדק בקפדנות משדרים 10G CWDM תואם באופן מלא עם המותגים המיינסטרים בשוק. כל מקלטי 10G CWDM נבדקים בסביבה אמיתית כדי להבטיח ביצועים מיטביים ואמינות. התרשים הבא מציג את מקמ"ש הגנרית CWDM SFP + עבור 18 CH CWDM Mux / Demux.
LC-LC כבל סיב אופטי תיקון

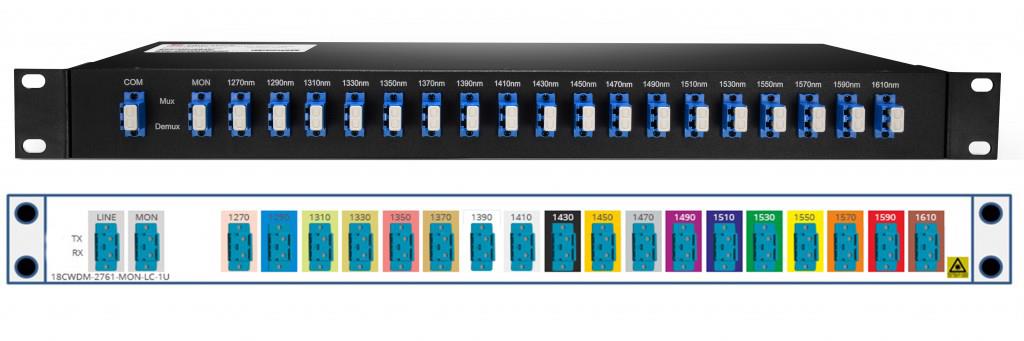

מודולים מקמ"ש יציאות מרבב CWDM מסומנים עם ערוצי גל בדידים. ואת כבל תיקון סיבים, בדרך כלל כבל LC-LC תיקון משמש כדי לגשר על המקלט ואת הערוץ המתאים על CuxM Mux / Demux. היציאות על מודול CuxM Mux / Demux צבועות בתרשים כדי להדגיש את ערוצי הגל השונים בצבע. LC-LC סיב תיקון כבלים בדרך כלל צהוב. חוץ מזה, יש גם מיוחד עשה סיבים כבלים תיקון זמין עבור תרחיש יישום תובעני, כולל לכופף את כבל סיב רגיש תיקון, להחליף uniboot סיב תיקון כבל נמוך במיוחד LC הפסד תיקון כבל.
קו סיבים
"סיבים כהים" המקשר בין האתרים או מרכזי הנתונים. ללא גישה סיב כהה אין הזדמנות לבנות רשת סיבים ייעודי.
סיכום
בעזרתו של ערוץ 18 CWDM Mux / Demux, רשת 10G הפך נגיש ובמחיר סביר עם פחות עבודה מוגברת עלויות הפריסה. חוץ מזה, מערכת CWDM גם מאפשר גמישות מתחרות להגיע מוכנים לחלוטין עבור הרחבת קיבולת כלשהי בעתיד. FOCC הוא אחד הספקים המוצעים כדי לספק פתרון מלא עבור הרשת האופטית ואת הארגון, הספק שלך של בחירה עבור רשת MWD CWDM, מודולים מקמ"ש אופטי, סיבי תיקון כבלים ורכיבי רשת אחרים.
