GYDXTW צינור מרכזי סיבים אופטיים כבל כבל

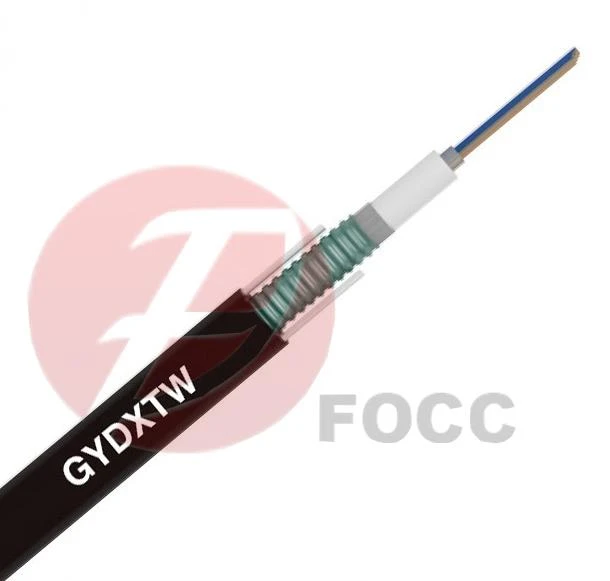

GYDXTW כבל סיבים אופטיים הוא כבל תקשורת חיצונית אופטי של חוזק מתכת manmber של המבנה המרכזי מלא ג'לי מלא עם הטבעה פלדה פוליאתילן lhenated shenth, המורכב צינור מרכזי משוחרר, שני מקבילי כוח פלדה חוט, נדן. סרטי הסיבים ממוקמים בצינור הרופף. הצינור עשוי פלסטיק מודולוס גבוהה (PBT) ומלא ג'ל מילוי עמיד במים. קלטת פלדה גלי מוחל longitudinally מעל צינור רופף, בשילוב עם נדן פוליאתילן עמיד (PE). שני חוטי פלדה מקבילים מוטבעים משני צדדים של נדן PE. | ![]() |
![]() |
|
![]() |
תכונות ויתרונות:
טכנולוגיית סרט מבוגר מספק ביצועים טובים השידור
בקרת אורך עודף של הסיבים מבטיחה ביצועים מכניים וטמפרטורות מעולים
תרכובת מילוי מיוחד מלא צינורות רופף לספק הגנה מושלמת סיבים אופטיים
כל סעיף מים חסימה ו longitudinally גלי פלדה קלטת שריון לספק ביצועים טובים של הוכחה לחות לחסום מים
שני חוטי פלדה מקבילים מספקים חוזק מתיחה רצוי ועמידות למחוץ
קל זיהוי, הסתעפות ותחזוקה לחסוך זמן שחבור ולהפחית את עלות הפרויקט
מתאים לרשת Access (במיוחד ביישומים FTTC ו- FTTB), חיבור interoffice ורשת CATV
בקרת כלי שיט קפדניים וחומרי גלם מאפשרים אורך חיים מעל 25 שנים
ביצועים:
יישומים: מתאים לתקשורת למרחקים ארוכים ותקשורת פנימית דרך הנחת: תקורה, צינור טמפרטורת פעולה: 30 ~ + 70 ° C
מאפיינים אופטיים:
G.652 G.655 50 / 125μm 62.5 / 125μm הנחתה (+ 20 ℃) @ 850nm ≤ 3.0dB / km ≤ 3.0dB / km @ 1300nm ≤ 1.0dB / km ≤ 1.0dB / km @ 1310nm ≤ 0.36dB / km ≤0.40dB / km @ 1550nm ≤0.22dB / km ≤0.23dB / km רוחב פס (Class A) @ 850nm 500 מגה-הרץ · ק"מ ≥200MHz · ק"מ @ 1300nm ≥ 1000MHz · ק"מ ≥ 600MHz · ק"מ הצמצם המספרי 0.200 ± 0.015NA 0.275 ± 0.15NA כבל גזור אורך גל ≤1260 ננומטר ≤ 1480nm מבנה מפרטים טכניים
על ידי 2 fibers סיבים אופטיים עם כמה קוטר כבל (מ"מ) משקל כבל (ק"ג / ק"מ) חוזק ארוך / קצר (N) לרסק resistabce לטווח ארוך / קצר (N / 100mm) GYDXTW-12 ~ 24Xn 12 11.7 151
600/2000 300/1000 GYDXTW-36 ~ 48Xn 12 13.1 182 600/2000 300/1000 GYDXTW-60 ~ 72Xn 12 13.8 201 600/2000 300/1000 GYDXTW-84 ~ 96Xn 12 14.4 215 600/2000 300/1000 GYDXTW-108Xn 12 14.8 227 600/2000 300/1000 GYDXTW-120 ~ 144Xn 12 15.7 251 600/2000 300/1000 GYDXTW-156 ~ 168Xn 12 16.2 262 600/2000 300/1000 GYDXTW-180 ~ 216Xn 12 17.8 316 600/3000 300/1000 GYDXTW-240 ~ 288Xn 24 18.8 347 600/3000 300/1000 GYDXTW-312 ~ 432Xn 24 21 419 600/3000 300/1000 הערה: 1.suffix Xn מציין סוג סיבים ולראות פרטים FOCC כבל של קידוד איור
סידור צבע 2.the של סיבים צינור מוגדר בטבלת זיהוי צבע .

סיבים coloure זיהוי של צינור רופף עם FOCC
את הסיבים בכבלים ניתן לזהות על ידי זיהוי צבע סטנדרטי בהתאם לתקן YD / T901-2001.
זיהוי צבע רגיל
הערה: כאשר ספירת סיבים של צינור אחד רופף הוא פחות מ 12, הסיבים מזוהים טופס צבע NO.1 על זרם.
זיהוי צבע סטנדרטי B., צבע לבן NO.6 יכול להיות מוחלף על ידי צבע הטבע, אשר נקרא זיהוי צבע רגיל W.
קולור זיהוי של צינורות רופפים כבל
את rubes רופף כבל יכול להיות מזוהה על ידי פאן כרומטוגרף
כרומטוגרף פיילוט

פאן כרומטוגרף


יישום:
תקשורת למרחקים ארוכים ותקשורת מקומית (LAN).
אוויר & צינור / צינור היישום.
