פרמטרים ביצועים מצוינים (מערכות WDM עם הפסד נמוך ובידוד גבוה)

תכונות

אובדן הכנסה תחתון

אובדן הכנסה נמוך יותר הופך את מודול LGX של CWDM
יש הפחתת אות נמוכה יותר בפעולה
הפחתת דרישת הכוח של משדר האות.

בידוד גבוה יותר

ערך הבידוד הגבוה יותר מאפשר בידוד אות מספיק
במהלך שידור רב-אות במודול LGX של CWDM,
ובמניעה יעילה של מפגש בין אותות ל-
גורם לעיוות של אות השידור.

טכנולוגיית ייצור למבוגרים

מודול ה- CWDM MUX & DEMUX LGX של FOCC בוגר
טכנולוגיית ייצור, ביצועים יציבים ואמינים,
תומך בעבודה בסביבה הקשה של - 40 ~
+85 ℃ ומבטיח שידור אותות יציב.

שיטת התקנה נוחה

ניתן להשתמש באופן עצמאי במודול ה- CWDM MUX וה- DEMUX LGX של FOCC, ניתן להשתמש בו גם עם מתלה 1U, זהו LGX מתוכנן על פי 1/3 מגודל הרצועה. ניתן להתאים שלושה מודולים של LGX מסוג זה או מסוגים אחרים על מתלה 1U יחיד. הגדל את קצב השימוש של מתלה 1U.

CWDM MUX and DEMUX LGX module 8

עמידה בתקנים בינלאומיים

מודול ה- CWDM MUX ו- DEMUX LGX של HYC תואם את RoHS, מספק את TelcordiaGR-1209 ו- GR-1221.

קל להתקנה 、 זיהוי ברור

מצב התיקון של תיבת ומודול LGX מודול הוא אבזם לתיקון מסוג מסמרת, העשוי מחומר ניילון שאושר על ידי UL94V-2. קל להתקנה ופירוק. לכל יציאת עבודה של לוח מודול LGX יש סימן אורך גל המודפס באמצעות לייזר, וזה נוח למשתמשים לזהות.

CWDM MUX and DEMUX LGX module 6

ניתן להתאמה אישית

סוג המודול CWDM LGX של FOCC כולל מגוון גדלי חבילות ואפשרויות אורך גל. ניתן גם להתאים אותו בהתאם לדרישות הלקוח, כגון גודל מיני, חד כיווני או דו כיווני, יציאת שדרוג וכו '.

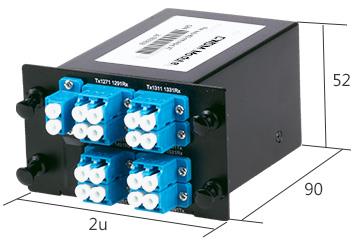

CWDM MUX and DEMUX LGX module 4

MINI 16CH CWDM LGX מודול (מתלה 2U התאמה)

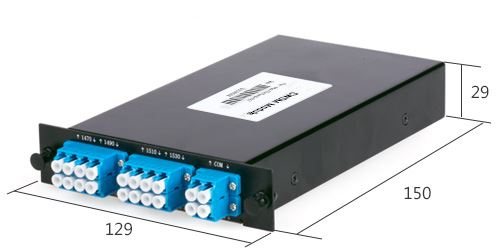

CWDM MUX and DEMUX LGX module 5

CWDM 8CH + שדרוג מודול סיבים כפולים MUX & DEMUX (התאם לשליש מתלה 19''1U)

מפרט

פריטים	יחידה	מודול LGX של CWDM MUX & DEMUX
ערוצים	CH	2	4	8	12	16	18
אורך גל הפעלה	ננומטר	1260 ~ 1650 & 1460 ~ 1650
להקת שידור	ננומטר	± 6.5 、 ± 7.0 、 ± 7.5
אובדן החדרת פס הילוכים	dB	≤1.0	≤1.5	≤2.5	≤2.5 (עם דילוג)	≤3.0 (עם דילוג)	≤3.5 (עם דילוג)
הילוכים בידוד סמוך	dB	≥30
הילוכים בידוד לא צמוד	dB	≥45
הפסד החזר	dB	≥45
ישירות	dB	≥50
אדווה	dB	≤0.5
ממד החבילה	מ"מ	L180xW100xH29 MINI ： L88xW90xH26 、 L88xW90xH52
טמפרטורת פעולה	℃	-40 ~ + 85
סוג המחבר		LC / PC (או להתאים אישית)

יישום

מוצרי מודול LGW CWDM MUX ו- DEMUX קלים להתקנה, אובדן הכנסה נמוך, בידוד ערוצים גבוה ויציבות סביבתית גבוהה ואמינות, התומכים בהעברת סיבים יחידים וכפולים; מכיוון של- CWDM יש דרישות נמוכות עבור לייזרים וציוד תומך, הוא מקטין ישירות את עלות המפעילים, הוא תופס תפקיד חשוב ברשת שכבת הגישה של מטרופוליטן (MAN) ומשמש נרחב בתקשורת, רדיו וטלוויזיה, רשת ארגונית, רשת קמפוס ו שדות אחרים.

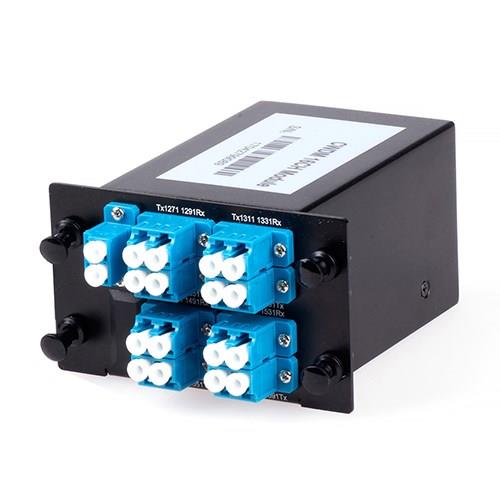

CWDM MUX and DEMUX LGX module 1
